Берстлайнинг. Технология бестраншейной замены изношенного трубопровода методом разрушения трубы

Способы ремонта подземных коммуникаций без вскрытия грунта все больше востребованы не только у коммунальщиков, но и у собственников частных домовладений. В частности на сегодня активно используется методика под названием «берстлайнинг», предусматривающая бестраншейное ведение восстановительных работ на проблемном участке трубопровода с разрушением изношенной трубы и одновременной прокладкой новой полиэтиленовой большего диаметра.

Демонтаж прохудившихся линий осуществляется с помощью специальных разрушителей (гидравлических или пневматических) – мощных установок с ножами, движущихся в трубе. Расширители вдавливают фрагменты разрушенных конструкций в прилегающий грунт, тем самым уплотняя его и укрепляя тоннель. В сформировавшийся земляной канал затягивается труба большей пропускной способности. Технология подходит для замены ветхих участков в чугунных, стальных, керамических, железобетонных или асбестоцементных каналах различного назначения – в канализациях, водопроводах, системах защиты связи и пр.

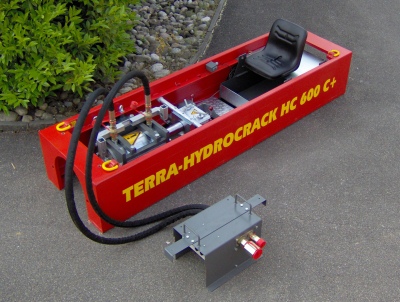

Более прогрессивными и востребованными считаются гидроразрушители, основу которых составляет рама с гидравлическими цилиндрами. Установки справляются с подземными трубопроводами практически любого материала и, в отличие от пневматических аналогов, не создают вибраций, которые негативно влияют на состояние близлежащих инженерных сетей. Разрушители на гидравлике способны работать с трубами разного калибра, в зависимости от машинной тяги и материала конструкций.

Особенности технологии «берстлайнинг»

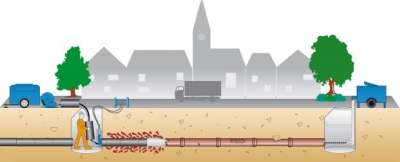

Перед выполнением ремонтных работ в начале и конце заменяемого участка выкапываются приямки. В одной из ниш устанавливается рама разрушающей системы, от которой внутри старой трубы пропускаются стальные штанги по 60-100 мм в длину, стыкующиеся быстро разъемным соединением.

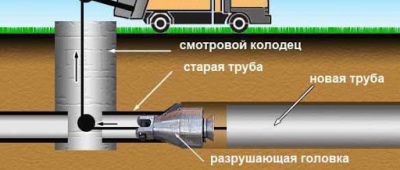

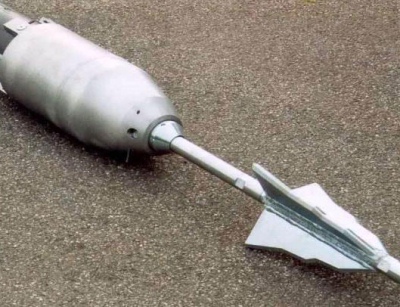

После выхода штанги в противоположный приямок, к ее концу присоединяют раскалывающую головку и расширитель с раструбом для вставки полиэтиленовой трубы. При движении этой цепочки в обратном направлении режущий инструмент начинает рушить старую канальную конструкцию, протягивая за собой новый трубопровод.

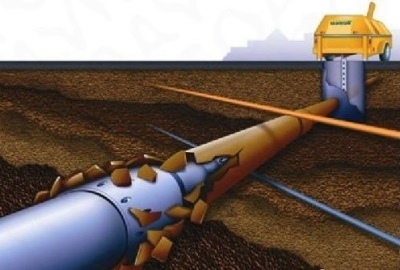

Во время движения расширитель вдавливает в почву осколки. Канал расширяется, а стенки его сглаживаются и уплотняются. Движение раскалывающей головки по трассе продолжается до тех пор, пока она не выйдет на противоположной стороне участка в нише, где инсталлировалась рама.

При протягивании новой трубы по тоннелю можно не волноваться за ее сохранность, так как утрамбованные в почву осколки не способны навредить материалу. После замены специалисты проводят телеинспекцию нового канала на предмет выявления дефектов. На основании видеодиагностики дается оценка качества работ, и объект принимается в эксплуатацию.

Ключевые преимущества берстлайнинга

• Минимум раскопок. Земляные работы обходятся устройством всего 2-х небольших ниш – стартовой и приемной. Приямки сооружаются в местах, ограничивающих проблемную секцию трубопровода. Если проблемы локализуются под наземными сооружениями или постройками, автомобильными или железнодорожными магистралями, под водоемами или дорогостоящими ландшафтами – берстлайнинг оптимальное их решение.
• Отсутствие предварительной очистки труб и телеинспекции. Необходимость в этих мероприятиях отпадает ввиду абсолютного разрушения участка старой коммуникации.
• Возможность прокладки трубопровода более крупного диаметра. Благодаря работе режущего органа с расширителем тоннель увеличивается, что позволяет проложить более крупнокалиберную трубу. К примеру, вместо старой 400-миллиметровой можно протянуть новую полимерную с диаметром в 500 мм. В особенности эта технология удобна при капремонте сетей водопровода и водоотвода. Проблемы в функционировании городских систем водоснабжения и канализации зачастую обусловлены ростом объемов строительства и увеличением количества потребителей. Коммуникации не в состоянии справляться с растущими нагрузками. Технология берстлайнинга позволяет нарастить пропускную способность уже существующих каналов без прокладки новых водопроводных и водоотводных магистралей, для которых в городе зачастую уже не хватает места.
• Экономия финансов. Способ разрушения прохудившейся трубы в земле, как правило, дешевле на 40%, по сравнению с традиционным рытьем траншей и укладкой в них труб. Затраты существенно меньше, за счет отсутствия при бестраншейном методе крупномасштабного производства земляных работ. Следовательно, отпадает необходимость в восстановлении и озеленении территорий.
• Простота и скорость ремонта. Гидравлические установки достаточно быстро монтируются. Для подготовленных специалистов настройка системы не представляет сложности, как, впрочем, и управление агрегатом, для работы с которым достаточно всего 2-х человек. Гидросистема разрушения позволяет заменить за день порядка 210 метров трубопровода. Агрегат неприхотлив к условиям и способен тянуть полимерные трубы разной длины.
• Получение надежного трубопровода без соединений и стыков. Старые подземные сети коммуникаций в большинстве своем чугунные, бетонные, глиняные или ПВХ. Все эти материалы при продолжительной эксплуатации склонны к растрескиванию и проколам. При бестраншейном ремонте трубопровода методом разрушения преимущественно используют полиэтиленовые конструкции высокой плотности и прочности. Такой трубный материал по техническим параметрам в разы превосходит традиционные аналоги и при правильной подземной прокладке без проблем функционирует не менее полувека. Стоимость полиэтиленовой трубы невысокая. Оборудование, используемое для прокладки берстлайнинг, дешевле по сравнению с ремонтом по методу полимерного рукава.

Бестраншейное разрушение трубных каналов с протягиванием полиэтиленовой трубы – недорогой и практичный способ замены ветхих участков в системах водоснабжения и водоотвода. Экономичность и сжатые сроки производства работ делают технологию берстлайнинга все более популярной в ремонте и замене изношенных трубопроводов.



11.01.2021
