Буровые расширители ГНБ: разновидности и особенности эксплуатации

Для увеличения диаметра подземного туннеля под трубопровод применяется ример, он же буровой расширитель. Диаметр специального инструмента подбирается в соответствие с текущими задачами рабочей бригады. Зависит не только от предполагаемого размера скважины, но и от вида будущих инженерных коммуникаций, а также непосредственно от характеристик почвы. О принципе действия и классификации расширителей ГНБ, читаем далее.

Прежде чем рассматривать разновидности расширителей, применяемых при ГНБ, нужно ознакомиться с самой технологией. Согласно проектному решению изначально пробуривают пилотную скважину небольшого диаметра. Сооружать первичный проход с помощью буровой штанги легче, за счет возможности контролировать и направлять рабочую головку компактного размера. Канал под трубопровод проще потом расширить, нежели сразу бурить требуемого диаметра. Поэтому ример включается в работу непосредственно после прохождения туннеля и увеличивает колодец до требуемых размеров. Процесс расширения сравним с рытьем ходов дождевыми червями. Только черви трудятся в рыхлом гумусе, а техника должна проходить через грунты любой сложности, которые зачастую меняются в рамках одного и того же проекта.

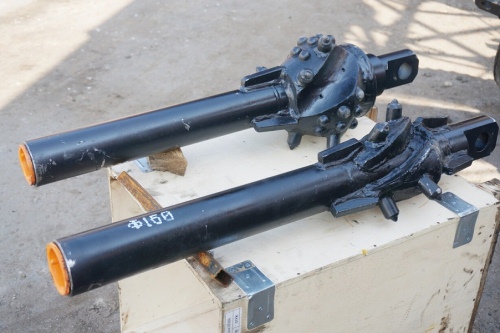

Римеры делятся по принципу действия на три основных класса:

• Уплотняющие – для рыхлых грунтов.
• Режущие – для твердых.
• Комбинированные (уплотняюще-режущие) – являются универсальным инструментом.

Диаметр обычных режущих расширителей варьируется от 200 до 1400 мм, а классических режуще-уплотняющих – от 300 до 1200 мм.

Кроме того, принято различать следующие виды моделей, различающиеся между собой конструкцией:

• Шнековые. Инструмент создает винтообразную воронку, работает на суглинках и песчаниках. Отличается легкостью, прочностью и высокой производительностью.
• Винтовые. Модель предусматривает режущую кромку и специальную канавку для отвода выбранной породы. Отлично справляется с тяжелыми и плотными грунтами.
• Колонковые – с конусообразным концом и цилиндрической средней частью, выполняющей функцию уплотнителя грунта.

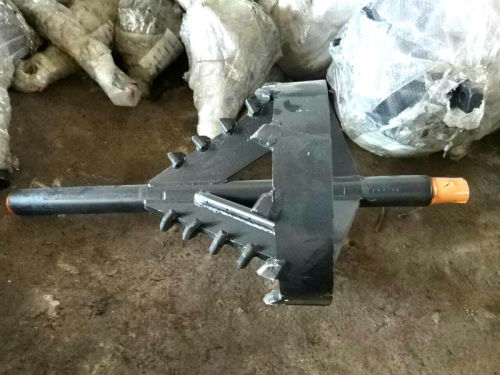

• Колесообразные. Модель в виде колеса с изогнутыми острыми спицами. Благодаря открытому конструктиву шлам разрыхляется и выходит через ример. Работает с твердыми породами.
• Роллерные. Расширитель с множеством дискообразных ножей. Работает с тяжелыми грунтами наподобие сельскохозяйственной фрезы культиватора.

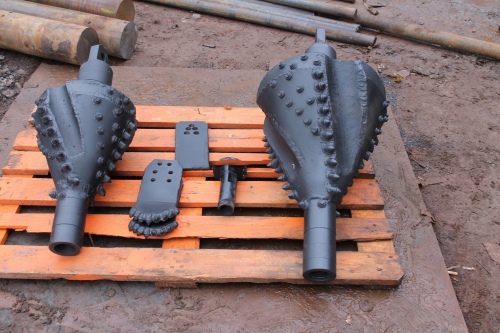

• Шарошечные. Инструмент с множеством фрез, что позволяет ему справляться со скальными и абразивными породами. В комплект зачастую входят сменные сопла для дозировки бентонита.

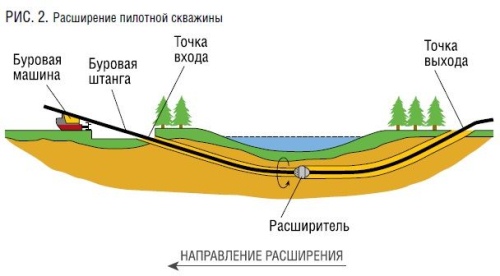

Работа римеров всех разновидностей базируется на вращательном движении. После прохождения буровой головки расширитель в пилотной скважине втягивается обратным ходом по направлению бурового оборудования, увеличивая, таким образом, диаметр туннеля до заданного показателя. Диаметр колодца создается с некоторым запасом, достаточным для проталкивания трубопровода в канал.
