Как подобрать диаметр ПВХ труб для канализации?

В устройстве систем бытовых стоков сегодня повсеместно практикуются пластиковые коммуникации. Постоянное совершенствование технологий трубопроката из пластмассы способствовало появлению на строительном рынке широчайшего ассортимента качественных трубных изделий. Благодаря разнообразию форм и типоразмеров определился существенный прогресс в сооружении надежных и долговечных трубопроводов для бытовых канализаций.

Легковесные конструкции с гладкой поверхностью внутри и разнообразие соединителей – оптимальный вариант для сборки незаиливающегося трубопровода с любыми поворотами и разветвлениями, без потребности в использовании дорогостоящего оборудования. Вместе с тем, для исправной работы канализации решающую роль играет размер инженерных коммуникаций, а также их укладка. О нюансах выбора диаметра канализационных труб, читаем далее.

Обозначение основных параметров трубопровода

Материал для монтажа канализации подбирают, исходя из назначения водоотводной системы. Чтобы трубопровод бесперебойно справлялся с отведением бытовых стоков, важно подобрать трубы ПВХ в соответствие с предстоящей нагрузкой. Диаметр является в этом основополагающим критерием.

В трубах учитывается три технологических диаметра:

• Dн (наружный или номинальный) – важен при стыковке трубопровода;
• d (внутренний) – для определения пропускной способности;
• Dу (условный) – усредненный показатель просвета.

b – толщина стенок, увеличивается с увеличением диаметра. Рассчитать внутренний диаметр можно по формуле d=Dн-2b.

Для устройства внутридомовых сточных отводов рассматривается ассортимент труб ПВХ с внутренним диаметром от 32 до 110 мм, а для наружного трубопровода – от 160 до 500 мм.

Разнообразие размеров труб ПВХ обусловлено конкретной задачей каждого ответвления в канализационной системе. Стандарты соотношения диаметра трубы и объема слива определяются по СНиП.

Внутренние диаметры поливинилхлоридных труб, рекомендованные в соответствии со строительными нормативами

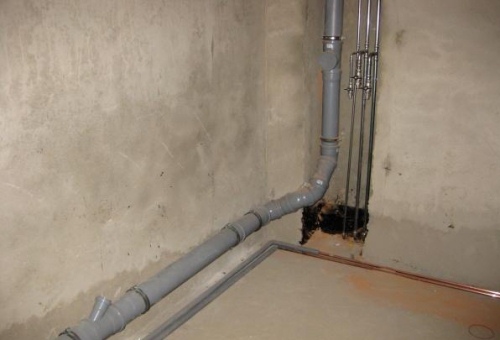

Во внутридомовой системе:

• под стиральную и посудомоечную технику – 25 мм;
• биде или раковину в ванной – 30-47 мм;
• кухонную мойку, ванну, душевую кабину -38-50мм;
• общий слив в доме – 50 мм;
• отводы стояка – 70-86 мм;
• под унитаз, общий стояк – 100-118мм.

Во избежание засорения горизонтальный отвод по диаметру должен соответствовать стояку. Этот нюанс важно учитывать при подключении унитаза. По отношению к стояку данный сантехнический предмет в квартире ближе других. И здесь срабатывает закономерность: проходимость стока равносильна проходимости того места, где наименьшая окружность трубы.

Целесообразность монтажа трубы крупного диаметра под унитаз обусловлена также большим количеством неоднородных стоков, движущихся со скоростью. При полном заполнении прохода сливными водами воздух в системе не сможет свободно перемещаться. Вследствие чего вакуум в ПВХ-отводах будет нарушать нормальную работу канализационной системы. Благодаря зазору происходит естественное вытеснение воздуха, находящегося под давлением.

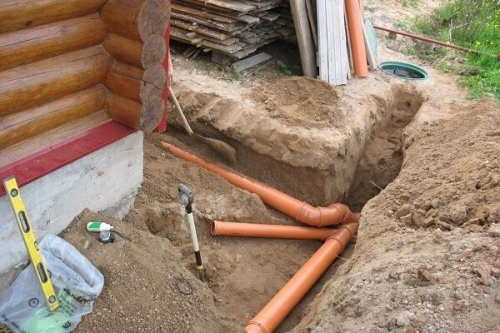

В наружной системе:

• для отвода сточных вод в системы очистки 150-190 мм;
• в том числе, из бани (сауны) – 200 мм;
• из бассейна 240-300 мм;
• для городских магистралей 300-1100 мм.

По сравнению с внутренними канализационными ПВХ трубами, внешние обладают гораздо внушительным диаметром. В связи с совершенно иными факторами воздействия на подземные коммуникации, уличные магистрали прокладываются из непластифицированного ПВХ, устойчивого к кислотам, растворителям и маслам. Диаметр трубопровода с толщиной стенок в 37 мм достигает 1,2 метров. Укладывают его на глубине 2-8 м, в зависимости от жесткости пластика. Способность полимерной системы выдерживать до 16 бар сделало ее отличной альтернативой чугунному трубопроводу.

Самое важное, что проходимость канализационных труб ПВХ со временем не изменяется. Гладкая структура изнутри и малая теплопроводность пластика не дают застывать бытовым стокам, заиливая систему. Выбор оптимального диаметра труб из огромной номенклатуры размеров полимерных составляющих – одно из важных условий в обеспечении надежной работы поливинилхлоридного трубопровода.
