Когда целесообразно применение бестраншейных технологий (ГНБ, прокол, продавливание) при прокладке трубопроводов?
Соответствие строительным, техническим, санитарным и экологическим нормативам – стандартное требование, которое возлагается на специалистов при прокладке, замене или ремонте подземных трубопроводных коммуникаций. На подрядчика накладываются обязанности в организации работ по исследованию рабочей площадки, оценке категории и плотности грунтов, определению особенностей рельефа и планировки будущего ландшафта. По результатам вышеперечисленных изысканий компания собирает пакет разрешительной документации. Подготовительный этап состоит из выбора траектории, укладки трубопровода, а также оценки бюджета, возможных рисков и проблем, которые могут ожидать компанию-подрядчика. И только после всех этих мероприятий дается «добро» на выполнение заказа.
Не так давно в прокладке (ремонте) коммуникаций начали задействоваться бестраншейные технологии, которые выигрывают у классического траншейного способа, в первую очередь, в скорости и внесезонности. Открытый способ предполагает выкапывание рвов на стандартную глубину по строительным нормативам и ГОСТам. На следующем этапе днище канавы выравнивают за счет песчаной отсыпки, а стенки укрепляют. После укладки трубы защищают от промерзания, засыпают, восстанавливают грунт и структуру ландшафта. Траншейная прокладка коммуникаций длительная и трудоемкая. А на восстановление первоначального вида местности требуются серьезные затраты. Расходы идут на то, чтобы привести в порядок асфальт, плодородный пласт земли, экологическую обстановку. К тому же, открытые работы противопоказаны в районах оживленных трасс и железной дороги, в промзонах и густозаселенном жилом секторе, на местности с оврагами, балками, болотами и водоемами. Поэтому последние лет 10-15 при прокладке водопроводов, теплосетей, канализаций, газогонов, электрического и телефонного кабеля, а также оптоволоконных линий превалируют закрытые способы трубоукладки – ГНБ, прокол или продавливание.
Бестраншейную прогрессивную технику выбирают заказчики как, промышленного, так и бытового сектора. Технология доминирует на сегодня благодаря своим преимуществам, себестоимости, трудоемкости и скорости работ. К тому же на их прохождении не сказываются погодные факторы. Стандартно задействуется одна самоходная бурильная установка. Более тяжелую спецтехнику привлекают при создании подземных коридоров в каменистых породах, под зданиями, авто - или железнодорожными магистралями.
Технология целесообразна при:
- строительстве промышленных нефтепроводов и газогонов;
- устройстве канализационных систем;
- укладке водопроводов горячей и холодной воды;
- протягивании кабеля и оптоволокна;
- замене и ремонте старых коммуникаций.
Услуги подобного рода заказывают как представители ЖЭКов, государственных и муниципальных органов, промышленных предприятий, частных фирм-застройщиков, ОСМД, садовых товариществ, так и отдельные лица.
Метод сооружения подземной скважины зависит от ряда факторов, включая категорию почвы и особенности рельефа местности, глубину залегания грунтовых вод, препятствия на пути прохождения технологических систем. Самыми востребованными считаются горизонтально-направленное бурение, прокол и продавливание.
Метод ГНБ представлен управляемым процессом подземной прокладки коммуникационных систем на глубину до 50 м. В бурении используют спецоборудование в виде буровых комплексов или установок. Длина подземного тоннеля от нескольких м до несколько км, а диаметр – 25-2000 мм. За смену этот способ позволяет пробурить коридор до 100 м. ГНБ выполняют с помощью бурильных машин на гусеничном ходу, приспособлений для подготовки жидкого бурового состава, навигации и штанг. Прокладываются трубы ПНД в диаметре 25-1200 мм, стальные для футляров - 50-2000 мм, чугунные с шаровидным графитом – 80-1000 мм. Просвет скважины должен быть шире на 30% от сечения трубопровода.
В глинистых и суглинистых районах более приемлем прокол почвы. Способ актуален для укладки небольшого сечения труб и выполняется непосредственно трубой. С целью расширения прокола (максимум, до 600 мм) на трубу насаживают специальный металлический наконечник. Сущность техники состоит в том, что в земле с помощью домкрата формируется горизонтальная скважина за счет движения первого блока трубы. За первым блоком последовательно устанавливаются остальные, вплоть до вхождения в финишный котлован. Длина проходки за один час при данной технологии составляет 4-6 м.

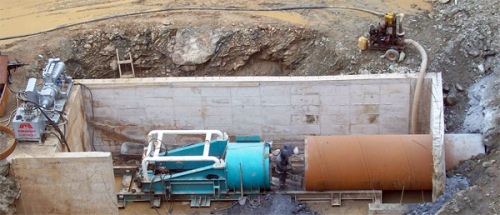

Для больших диаметров трубопровода актуально продавливание в грунт стальных футляров с применение гидравлических домкратов. Открытый конец трубы оборудован ножом, что позволяет уменьшить трение в земле. Если при проколе грунт вжимается в стенки отверстия, то при продавливании футляром грунтовые массы извлекают из трубы специальными лопатами или пневматическим оборудованием. Длина проходки максимально 100 м.
Из выше описанных техник бестраншейного строительства наиболее перспективной является ГНБ, ввиду охвата широкого спектра диаметров коммуникаций, возможности работать в грунтах всех категорий, прокладывать трубопроводы глубоко и на большие расстояния.
