Когда и какие трубы ПНД используются в системах газопровода?

Абсолютная безопасность - главное требование, предъявляемое к инженерным сооружениям при прокладке горючего газа. Трубопроводы из полиэтилена низкого давления отвечают ему в полной мере. Кроме газонепроницаемости, химической нейтральности, устойчивости к агрессивным средам и экологичности, трубы ПНД просты в монтаже, чем завоевали популярность в строительстве газопроводных коммуникаций.

Из-за подверженности ультрафиолетовому облучению полиэтилен может прокладываться только в земле. На открытом воздухе газопровод всегда тянут металлическими трубами.

Характеристики напорных газовых труб из полиэтилена

В трубопрокате ПНД для газопроводов практикуется метод непрерывной экструзии с применением первичного полиэтилена основных 2-х модификаций: ПЭ 80, ПЭ 100.

Труба 100 – это усовершенствованная версия 80-й модификации. Она выдерживает больше нагрузку при такой же толщине стенки, что и у более раннего прототипа. Параметр, указывающий на максимальное расчетное давление в трубе, обозначается аббревиатурой MRS. В трубах 80-й марки этот показатель равен 8 МПа, а в 100-й -10 МПа.

Не менее важный параметр - SDR. Этот показатель обратно пропорционален нагрузке и определяется соотношением сечения изделия к толщине его стенки. Чем толще труба, тем меньше SDR и тем больше допустимое внутреннее давление. Например, для моделей сотой модификации с показателем SDR 13,6 максимум рабочего давления составляет до 0,6 МПа, с показателем 11 – до 1МПа, а с показателем 9 – до 1,2 МПа. Самыми востребованными в системах газоснабжения считаются изделия 100-й модификации с показателями SDR 17 и 11. Популярность такие трубы ПНД снискали за счет сочетания прочности и небольшого веса.

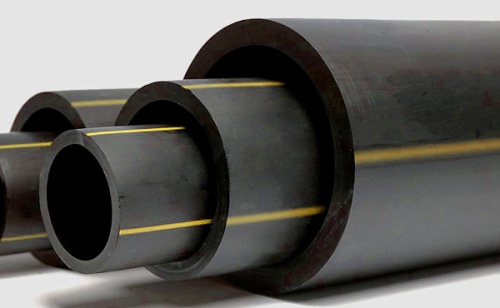

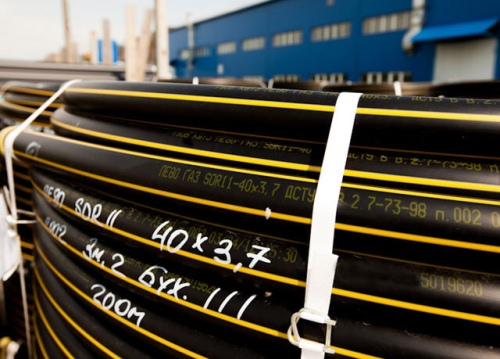

Диаметр газовых труб ПНД варьируется от 20 до 500 мм, а толщина стенок – от 2-х до 59 мм, в зависимости от диаметра. Изделия до 160 мм в сечение поставляются в бухтах, а свыше 160 мм – в отрезках. Цвет труб черный с яркими желтыми полосами по длине. Полиэтиленовый газопровод рассчитан на эксплуатацию до 50 лет.

Для каких газопроводов трубы ПНД подходят?

Голубое топливо транспортируется по коммуникациям разного давления. Чем выше нагрузка в системе, чем жестче требования к ее элементам. Прокладка газовых полиэтиленовых труб допускается не всегда и не везде. В системах газоснабжения принято различать четыре категории коммуникаций:

• На 6-12 атмосфер. Эксплуатация пластиковых газопроводов запрещена.
• На 3-6 атмосфер. Системы, посредством которых топливо транспортируется между газорегуляторными станциями. Подходят трубы ПНД с показателями SDR 17, SDR 17,6.
• На 0,005–0,3 МПа. Трубопроводы, осуществляющие доставку топлива до распределителей.
• До 0,005 МПа. Системы, распределяющие топливо между отдельными потребителями.

Запрещено строительство газораспределительных линий из незащищенного полиэтилена под транспортными/пассажирскими переходами или переездами. Трубу ПНД в таких местах нужно помещать в металлическую гильзу. Не разрешается прокладка полиэтилена в сейсмически активных зонах (свыше 6 баллов) и в условиях ниже -45 °C.

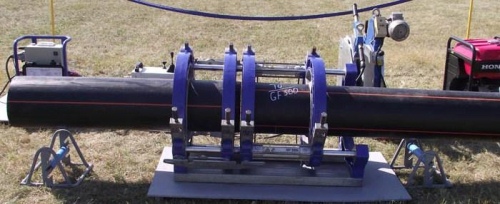

Газопроводные полиэтиленовые трубы прокладываются, как по бестраншейным технологиям с применением продавливания, прокола или ГНБ, так и традиционным траншейным или узкотраншейным способом. Стыкуются трубы ПНД муфтовой электросваркой или с помощью компрессионных фитингов. Для получения  соединений и разветвлений любой сложности рынок располагает широким ассортиментом соединительных деталей и элементов, в том числе и для монтажа переходов между полиэтиленовыми и стальными трубами.
