Локационные системы ГНБ: принцип работы и возможные причины неполадок

Технологии ГНБ позволяют тянуть подземные трубопроводы и кабельные системы без разрушения дорожных покрытий и вырубки растительности. Особенно актуально горизонтально-направленное бурение в мегаполисах и густонаселенных городах.

Прокладка коммуникаций горизонтальным бурением – процесс, требующий строгого контроля. Малейшее отклонение от трассы, намеченной проектом, может привести к серьезным повреждениям подземных сооружений и коммуникаций города. Во избежание аварий в производстве буровых работ используется специальное трассопоисковое оборудование. Об устройстве и особенностях функционирования приборов для контроля ГНБ, читаем далее.

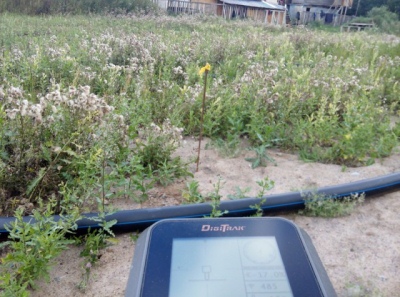

lokaciya gnb

Как работают локационные системы?

В первых установках ГНБ навигационное оборудование отсутствовало, бурение выполнялось вслепую. Локацию в буровой процесс внедрили в 80-е годы прошлого века. Сегодня производство работ ГНБ невозможно представить без приборов контроля, поскольку грунт перенасыщен всевозможными препятствиями – коллекторами, канализационными системами и другими трубопроводами.

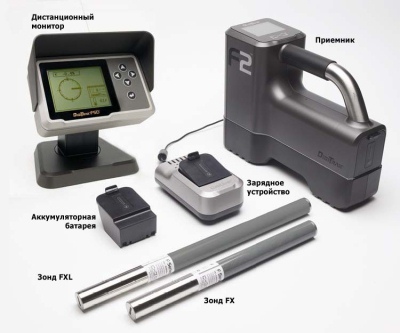

Локационная система состоит из передатчика и ресивера. А также включает электронный зонд на буровой головке и синхронизирующее с ним устройство. Рабочий инструмент оборудуется зондами-излучателями для передачи информации локаторщику о процессе бурения.lokacionnaya sistema gnb

С помощью приемника на мониторе отображаются сведения в отношении:

  • положения бурильной головки;
  • крена рабочего бура, угла наклона;
  • глубины пилотной скважины;
  • температуры зонда;
  • уровня заряда аккумуляторной батареи.

В случае запредельных показателей система немедленно оповестит оператора. При отклонении головки от запланированной траектории у машиниста есть время изменить направление движения бурового инструмента и миновать подземную преграду. Чувствительное локационное оборудование успешно определяет достаточно удаленные металлические трубопроводы (стальные и чугунные). Улавливает ничтожные звуки, исходящие от любых технических коммуникаций под землей.

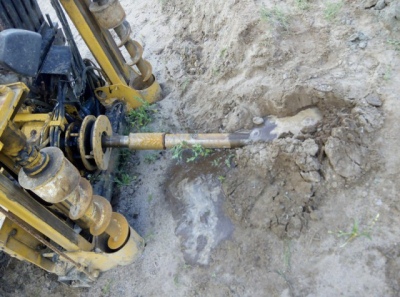

raboti gnb

Во избежание влияния помех перед началом бурения навигационную систему настраивают на определенную частоту. Манипулируя приемником, оператор локализует цель по центру монитора для большего удобства управления рабочим инструментом. Управление в режиме опережающего позиционирования позволяет идти впереди цели.

Почему пропадает сигнал зонда?

Нередко при бурении под дорожным полотном теряется сигнал передающего устройства, что доставляет машинисту кучу проблем, в том числе потерю времени на их устранение. Сбои в локации возможны, как из-за нарушения работы техники, так и нестабильности магнитного поля либо помех от других приборов. При некорректном отображении сведений на дисплее нужно выполнить следующие действия:

  • включить и выключить локационное устройство;
  • выбрать рабочий режим в настройках;
  • выполнить калибровку;
  • дать оценку помехам;
  • проанализировать мощность.

При неполадках в повторителе необходимо:

  • проверить заряд батареи;
  • поменять местами батарейки;
  • почистить от загрязнений контакты;
  • убедиться в выборе оптимального режима работы.

Зачастую внутренние элементы зонда отказываются выполнять свои функции из-за перегрева или механической поломки устройства.

В локаторе самое уязвимое место это батарея. Коррозийные процессы поражают элементы питания. В связи с чем, батарейный отсек нуждается в регулярной чистке от загрязнений, а сами аккумуляторы перед работой нужно заряжать до 100%.

Причины неполадок локации определяются с помощью проведения диагностики и обслуживания оборудования.
