Определение утечки воды в трубопроводе с помощью течеискателей

Если серьезный порыв трубы проявляет себя бьющим фонтаном, то небольшую утечку визуально обнаружить сложно, в чем и кроется ее коварство. Скрытые повреждения замурованных трубопроводов с холодной или горячей водой чреваты перерасходом водопотребления, затоплением соседей, просадкой фундамента и даже обвалом.

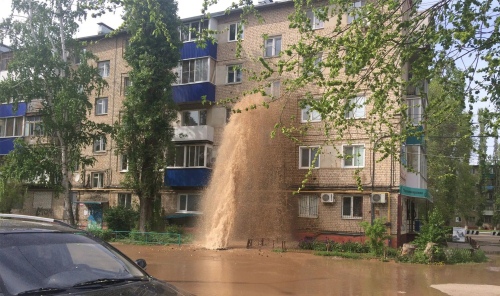

Крайне разрушительными становятся последствия подземной течи, особенно в городских магистралях. Вначале влага перенасыщает грунт на аварийном участке. А затем происходит масштабный порыв трубы, и мощный грязевой фонтан вырывается наружу, преодолевая любые препятствия. Страдает транспорт и постройки, оказавшиеся в зоне разрушения, а люди нередко получают серьезные увечья.

Принцип работы течеискателя

Первый сигнал того, что в системе водоснабжения не все в порядке – небольшое падение напора и повышенный расход. Найти относительно точно место утечки можно с помощью течеулавливателя. Погрешность измерений варьируется от 100 до 1000 мм. Прибор наиболее эффективен для поиска течи в пластиковых трубопроводах.

Работа устройства базируется на анализе звуковых колебаний, создаваемых почвой, стенками магистрали и водой. Механические вибрации прибор преобразует в звук или электросигнал, который по кабелю либо беспроводным способом поступает на компьютер. Информацию отслеживает оператор. Если более простые модели рассчитаны только на поиск места протечки, то современные течеулавливатели не только обнаруживают аварийный участок, но и определяют степень неисправности. Благодаря предварительной оценке поломку устраняют быстрее и с минимальными потерями.

Разновидности течеискателей

По принципу работы приборы классифицированы на три группы – акустические, корреляционные и сетевые. Представители каждой категории отличаются конструкцией и эксплуатационными возможностями. Рассмотрим их детальнее.

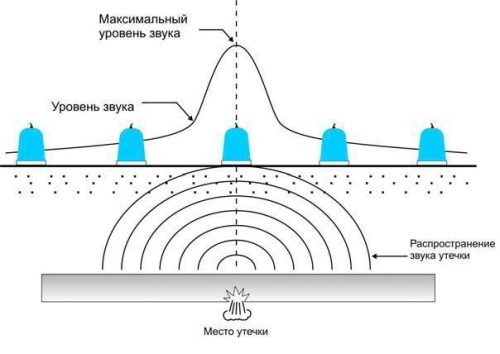

Акустические. Выход воды из трещины в трубопроводе сопровождается вибрацией. Микрофон акустического оборудования ловит звуковые сигналы, превращает в электрические и определяет точные координаты повреждения.

Некоторые модели предусматривают электронный фильтр сигнала, который отсекает сторонние помехи, позволяя в точности определить шум течи. Приборы с высокой степенью фильтрации оптимизированы на устранение помех. Для распознания вибраций в дерне, глине, бетоне и других условиях прокладки коммуникаций применяются разные датчики.

Детекторы без фильтров уступают в эффективности своим «собратьям». В особенности, если поиск дефекта ведется в городской черте с множеством сторонних шумов, мешающих диагностике. Недостаток этого прибора состоит в относительно низкой чувствительности. И только очень опытному оператору по силам такая задача.

Еще в одном виде акустических приборов используется опция псевдокоррелятора, позволяющая определять расстояние до повреждения по разности значений вибрации.

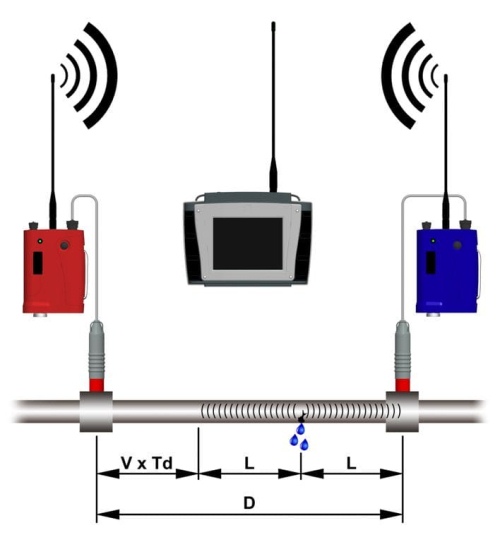

Корреляционные. Данная разновидность устройств также считается акустическим оборудованием. Однако его работа базируется на применении уже 2-х датчиков, устанавливаемых на концах участка трубопровода. Приборы измеряют звуковой сигнал, издаваемый утечкой. А также фиксируют разницу времени прохождения звука от места повреждения до первого и второго сенсоров.

По скорости акустической волны в водопроводе и расстоянию между датчиками координаты протечки устанавливаются быстро и максимально точно. Данные сенсоров поступают по радиоканалу на компьютер. Оператор определяет силу сигнала по графическому изображению на мониторе либо прослушивая звук в наушниках.

Температура, давление в трубопроводе и тип грунтов не сказываются на чувствительности прибора. Поэтому корреляторы практикуют не только для поиска утечек в водопроводах, но и в нефтепроводных магистралях. Недостаток оборудования состоит в чувствительности к неоднородностям трубных сооружений.

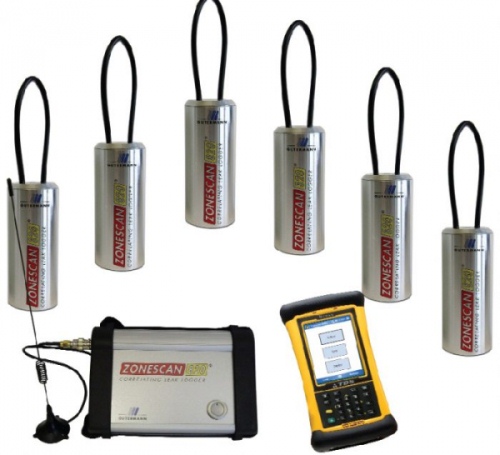

Сетевые. Как и представители предыдущих категорий, сетевое оборудование определяет течи, анализируя шумы. Но при этом уже используется много датчиков, устанавливаемых по всей магистрали. Состояние трубопровода сенсоры контролируют в постоянном режиме, а не при подозрении на утечку. Отслеживание начинается по окончанию строительства водопровода. Датчики со встроенными аккумуляторами в системе могут находиться до 5-ти лет.

При выявлении течи прибор мгновенно передает информацию на сервер либо рабочий компьютер. Патрульный специалист, оказавшийся в радиусе действия сенсоров, автоматически получает сообщение с точным указанием номера датчика и координатами проблемы. И ему уже не нужно тратить дополнительно время на поиски поломки.

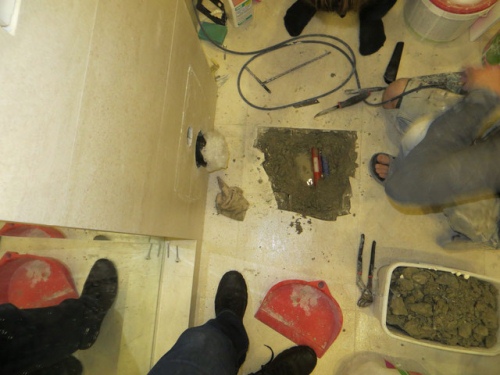

Скрытая течь – это поломка, требующая оперативного устранения. Раньше, чтобы выявить место негерметичности в трубопроводе, требовалось раскрывать коммуникации. Подземную трубу нужно было всю откапывать. Как правило, для производства земляных работ перекрывали транспортный проезд или пешеходное движение. Мероприятие трудоемкое, хлопотное и неудобное. Сегодня определить протекание воды в закрытой трубе стало проще, благодаря современному методу диагностики с применением течеулавливателей.
