Особенности подземной прокладки кабеля в пластиковых трубах

Тянуть кабель под землей намного сложнее, чем воздушным способом, однако такое решение надежнее в плане сохранности конструкции. Подземная прокладка кабельных коммуникаций востребована на дачах, где есть риск, что их срежут "металлисты». Монтаж проводится в рамках нормативных правил для устройства электрооборудования (ПУЭ). Какие кабели и трубы могут использоваться в организации подземных инженерных систем и, как прокладываются защищенные электролинии под землей, читаем далее.

Кабель

Подземную кабельную линию сооружают из специализированных видов кабелей с броней и гидроизоляцией. Бронированные системы разрешается прокладывать в земле без дополнительной защиты. Но они обходятся дороже, чем бюджетные аналоги, которые могут монтироваться в трубах.

Конструкции из бронированных проводов в трубной защите обладают самыми высокими показателями надежности и долговечности. Однако провести дорогостоящую линию «по карману» далеко не всем. Поэтому чаще всего используется более дешевый кабель СИП с возможностью прокладки в трубе. Маркировка кабельной продукции расшифровывается, как «самонесущий изолированный провод».

Трубы

Самым востребованным материалом в качестве защитного кожуха для подземных кабельных линий на сегодня выступает пластик, благодаря:

• легкому весу;
• надежной изоляции;
• высокой прочности;
• долговечности;
• устойчивости к коррозийным процессам.

Пластиковый трубопрокат предлагает широкий выбор изделий по размерам и другим характеристикам, в том числе с гладкими и гофрированными стенками. Среди пластиковой трубной продукции наиболее популярны ПНД трубы. Номенклатура ПНД изделий представлена:

• легкими и тяжелыми гофрами;
• гладкими жесткими и безгалогеновыми трубами;
• двустенными конструкциями.

Гофротрубы для прокладки электролиний в земле бывают армированными и неармированными. Усиление (армирование) трубы стальной проволокой существенно повышает ее прочность.

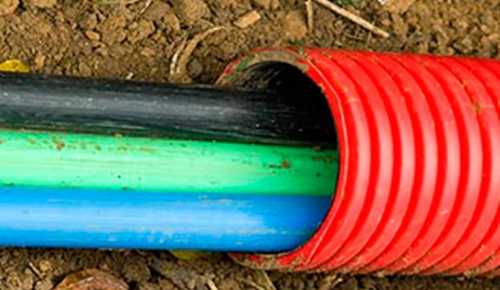

Популярность в прокладке кабеля на сегодня снискали гофротрубы с 2-мя стенками, внешняя из которых гофра ПНД, а внутренняя - гладкая оболочка из ПВД. Такое изделие характеризуется высоким коэффициентом кольцевой жесткости, за счет чего выдерживает огромные нагрузки. Кроме того, благодаря гладкой внутренней стенке упрощается укладка провода в трубу.

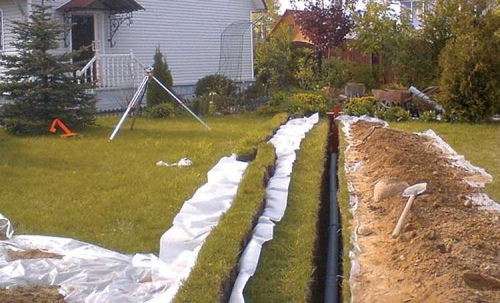

Прокладка в траншеях

Монтаж подземной кабельной линии должен выполняться в строгом соответствии с основными требованиями к обустройству траншеи. А именно:

• Труба должна залегать на глубине не менее 0,7 м. А в условиях сурового климата канава роется еще глубже.
• Расстояние кабельной линии до фундамента должно быть не меньше 0,6 м. Под фундаментом прокладка трассы строго запрещена.
• Ширина канавы рассчитывается по диаметру трубопровода, а диаметр трубы – по количеству проводов.
• Обустройству канавы должно предшествовать тщательное изучение плана участка, чтобы в будущем можно было корректно расположить траншею. В рамках ПУЭ, кабельная трасса в трубопроводе может проходить рядом с газопроводом на расстоянии не менее 2-х метров, а от водопровода не ближе 1-го метра.

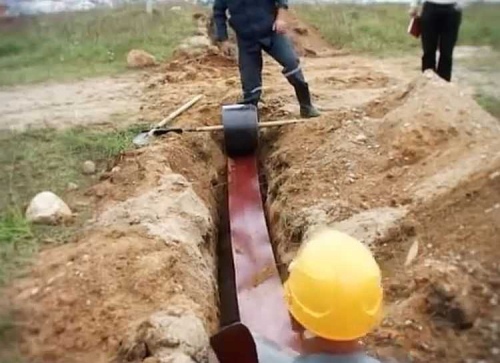

• Трасса обозначается сигнальной лентой, которую укладывают поверх траншеи.
• После монтажа требуется проведение контрольного замера изоляции линии.

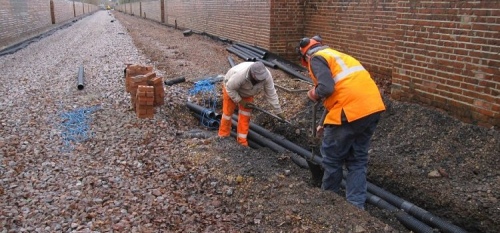

Процесс установки электрической коммуникации включает несколько этапов:

• Укладку трубы на дно канавы с песчаной подушкой. Перед этим почву закрывают 10-сантиметровым шаром песка.
• Протягивание кабеля в трубу.
• Засыпку коммуникации песком.
• Предварительную засыпку траншеи слоем земли не менее 15 см с последующей утрамбовкой грунта.
• Укладку предупредительной ленты.
• Окончательную засыпку канавы грунтом и утрамбовку.

Монтаж кабельной линии в земле можно выполнить самостоятельно, предварительно изучив все правила и требования. По данному вопросу также желательно проконсультироваться с электриком.

Бестраншейная прокладка кабельной трассы

Если линия пересекается с транспортными путями, то кабель в трубах тянут под дорогой с одобрения организации, за которой дорога числится. В дачных поселках такие действия в обязательном порядке согласуются с администрацией.

Под полотном без асфальта прокладка электролинии в трубе подчиняется тем же требованиям, что и стандартная. Под заасфальтированной дорогой электрокабель в трубе прокладывается обычно с помощью прокола. Устройство коммуникации по бестраншейной технологии подразумевает привлечение профессионалов со спецтехникой, а соответственно, повышение расходов на производство работ.

Подземную прокладку кабельной линии в трубе выбирают многие в связи с многочисленными преимуществами подобного способа устройства коммуникации. Трасса защищена от погодных воздействий, при этом риск механического ее повреждения максимально снижается. Труба защищает провод от грызунов. Исключается вероятность возгорания кабеля в почве, что крайне важно для деревянных домов и строений из других легковоспламеняющихся материалов. Наконец, подземные сети незаметны и не портят внешний вид участка.
