Продавливание стальных футляров, как один из методов бестраншейной прокладки трубопроводов (БПТ)
Технология актуальна в условиях песчаных, суглинистых и глинистых почв при сооружении переходов через природные преграды (например, реки, лесопосадки) и транспортные пути, а также при вводе коммуникаций в здания. Предполагает закрытую прокладку металлических кожухов диаметром от 800 мм и более 1400 мм на отрезке до 100 м в грунтах 1-3-й категорий. Обеспечивает защиту трубопроводов от нагрузок, механических повреждений и агрессивной природной среды. Применяется при устройстве коммуникаций различного назначения – тепловых, водопроводных, канализационных, кабельных. Об особенностях техники продавливания защитных кожухов и ее преимуществах перед траншейным способом прокладки, читаем далее.
Особенности технологии

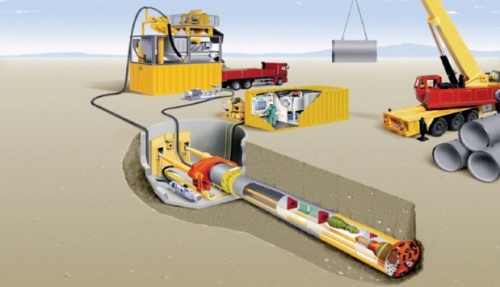

БПТ методом продавливания предполагает использование гидродомкратов, за счет усилия которых трубу открытым концом забивают в грунт. Земляная пробка, образующаяся при продавливании, удаляется вручную либо механизировано. Технология позволяет за смену проходить 10-12 метров, в зависимости от диаметра кожуха и сопротивления почвы. Для оптимизации проходки на переднем торце трубы устанавливается специальный нож.
Продавливание выполняется в несколько этапов:
- Разработка приямков с подготовкой и укреплением дна под установку спецоборудования.
- Установка железобетонной стены в стартовом приямке, необходимой для упора силового агрегата.
- Размещение в стартовом котловане рамы с одним или несколькими домкратами (до 4-х, в зависимости от сложности рабочих условий). А также гидронасосов высокого давления, от которых работают силовые установки.

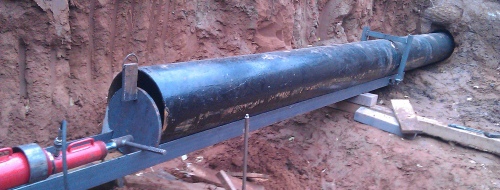

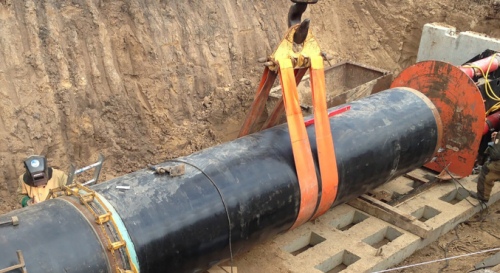

- Вдавливание футляра в почву путем переключения хода гидродомкратов. Принцип состоит в попеременном циклическом забивании трубы с переключение силового агрегата на прямой/ обратный ход. Трубы подаются секциями и соединяются сваркой. Работы продолжаются до полного прохождения намеченной трассы.
- Выемка керна (грунтовой пробки). По завершении работ заложенный футляр дополнительно очищается мощной воздушной струей.

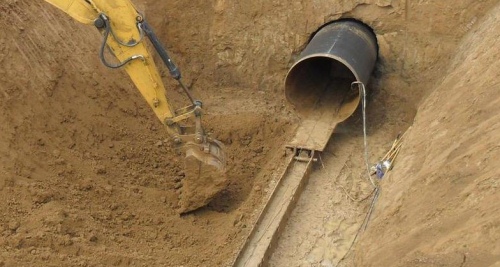

- Демонтаж стартового и приемного котлованов.
В случае деформации футляра прибегают к методу прокола с применением конического наконечника на стальной конструкции. Труба также вдавливается с помощью домкратного агрегата в грунт, но при этом почва не удаляется, а уплотняется.
Проектирование закладки коммуникаций продавливанием
Применение способа вдавливания основывается на технологических регламентах и нормативах, принятых для такого вида работ. Подготовка предполагает разработку проектов, чертежей и техкарт.
Строительно-монтажные мероприятия требуют грамотного построения проектной схемы, которая исключает любые заминки, потери в качестве и затягивание сроков. Проект построения коммуникаций продавливанием создается на базе изыскательных работ, включающих обследование местности, проведение замеров и лабораторных исследований. Документ утверждается заказчиком и подрядчиком. При внесении изменений проект направляется на согласование. Для проведения работ на местности требуется разрешение контролирующих организаций и со стороны органа местного самоуправления. Проектная документация, выданная на закладку трубопровода, должна полностью отвечать законодательным требованиям.
Преимущества БПТ методом продавливания
На стороне технологии:
- Экономическая выгода за счет сокращения численности рабочих, по сравнению с траншейной укладкой. Для монтажа требуется только два небольших приямка. Применяемые установки малозатратны.
- Занимает немного времени. Оборудование компактное и малогабаритное, быстро устанавливается и деинсталлируется.
- За счет увеличения калибра можно нарастить пропускную способность уже существующих линий. Одна установка работает с трубопрокатом разного диаметра.
- Возможность проводить монтаж в условиях мегаполиса при плотной застройке и наличие ранее проложенных других коммуникаций. Риск просадки почвы отсутствует.
- Минимум шума и грязи в жилых массивах.
- Не разрушает ландшафт и не наносит вреда экологии. Работы не сказываются на жизнедеятельности и ритме городов и селений.
Таким образом, технология продавливания позволяет проложить трубопроводы различного назначения с минимальными усилиями и без лишних трат. Стальные футляры защищены изоляцией, которая продлевает общий срок их эксплуатации.
