Раструбные НПВХ трубы для напорных трубопроводных коммуникаций

Трубопроводы из непластифицированного поливинилхлорида (PVC-U в международной системе) используются при устройстве канализаций и водопроводов. Непластичный, с определенной степенью жесткости трубопрокатный материал, подходит, как для самотечных, так и для напорных систем. НПВХ прокладывают под слоем грунта и внутри зданий. О преимуществах и недостатках труб из непластифицированного ПВХ, а также нюансах их прокладки, читаем далее.

Безнапорные и напорные канализации отличаются между собой устройством и способностью выдерживать/не выдерживать большое внутреннее давление. При расположении трубопровода под уклоном стоки сбегают под действием собственного веса. Жидкости не создают высокого напора в трубах. С одной стороны, коммуникации не подвергаются большим нагрузкам, но с другой - самотечный сход канализационных отходов, в особенности с крупными фракциями, чреват формированием засоров.

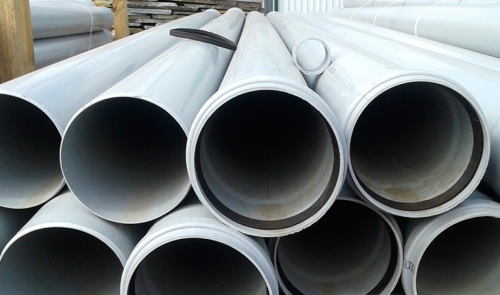

В напорных системах жидкости принудительно движутся снизу вверх с помощью насосного оборудования. Следовательно, такие трубопроводы подвергаются большим нагрузкам и для них подходят специальные напорные трубы из нПВХ.

Физические особенности труб из непластифицированного ПВХ

Химическая формула одного из базовых поливинилхлоридов -(C2H3Cl)n. Внутренний слой конструкции имеет вспененную структуру, благодаря применению технологии 3-слойной экструзии. Материал коммуникаций не горит, устойчив к агрессивным агентам, как внутри, так и снаружи. Не подвержен температурным перепадам, не боится коррозии и электрокоррозии, противостоит отложениям загрязнений.

Вышеперечисленные свойства напорных трубных изделий позволяют задействовать их в качестве кабельных каналов, а также коммуникаций для транспортировки химически активных веществ.

Сильные и слабые стороны труб PVC-U

Потребительский выбор трубопроката из непластифицированного ПВХ для напорных систем обусловлен:

• высокой прочностью;
• относительной легкостью;
• отличными гидравлическими свойствами за счет гладкости внутренней поверхности;
• устойчивостью к ультрафиолетовому облучению;
• долговечностью - эксплуатационный срок в пределах полувека.

Пользователи дают высокую оценку напорным трубам за простоту монтажа, для которого нет потребности в использовании спецоборудования. Коммуникации не нуждаются в уходе, их можно прокладывать как под землей, так и на поверхности. Что касается цены, то изделия из нПВХ для напорных систем обойдутся гораздо дешевле по сравнению с чугунными аналогами.

Наряду с многочисленными плюсами у напорных труб НПВХ присутствует два досадных минуса. Первый из них это хрупкость, которую материал приобретает при низкой температуре. И второй – невозможность транспортировать жидкости с температурой более 40С.

Маркировка

В рамках требований стандартов, трубы из поливинилхлорида маркируют одним кодом при длине до 1 м либо же обозначение на наружной поверхности повторяется через каждый 1 м, если изделия большого размера.Маркировка позволяет определить:

• материал;
• типоразмер (диаметр и толщину стенки);
• назначение;
• особенности конструкции (с раструбом/без раструба);
• какому стандарту соответствует;
• дату изготовления;
• другую информацию от производителя.

Маркировка может также отображать давление, которое труба выдерживает, и прочность полимерного изделия. Отсутствие кода на наружной его поверхности говорит о кустарном изготовлении продукта.

Разновидности труб из нПВХ

Трубные изделия из поливинилхлорида классифицируются на:

• Малые, средние, большие – по сечению. Диапазон диаметров от 20 до 1000 мм.
• Гибкие, жесткие и полужесткие – в зависимости от изгиба трубы относительно ее оси.
• Безнапорные, напорные – по сфере применения.
• Для систем водоснабжения, самотечных канализаций (включая ливневки), напорных канализационных магистралей – в зависимости от назначения.

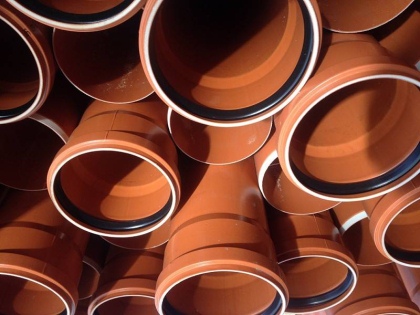

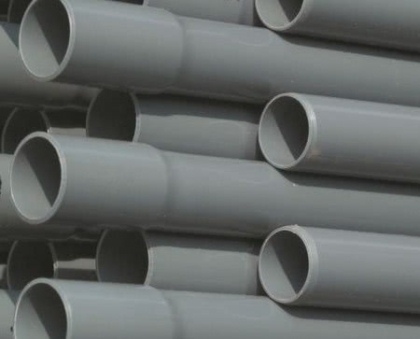

• С раструбом (расширением трубы с одной стороны) под уплотнительное резиновое кольцо и с раструбом под клеевую сборку – по принципу соединения.

Нюансы сборки трубопровода

Раструбный монтаж коммуникаций нПВХ проще, легче и не требует вспомогательной оснастки, по сравнению с трубными аналогами из других материалов. Герметизация с применением резинового кольца-уплотнителя чаще практикуется в сборке самотечных магистралей, но также вполне актуальна и для систем напорного типа. В сборке систем, которые в будущем будут функционировать под давлением, применяется соединение холодной сваркой с использованием специального клеящего

состава.

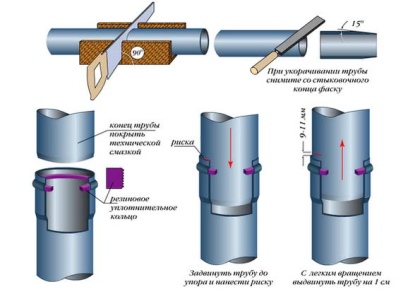

Монтаж включает:

• удаление транспортировочных колпачков с торцов изделий;
• очистку загрязнений со стыковочных поверхностей;
• проверку наличия и правильности установки уплотнителей;
• обработку изделий с уплотнителем силиконовым составом, а без уплотнителя – специальным клеем в местах стыковки;
• введение меньшего сечения трубы в раструб с доведением до упора.

Кроме лома (для малых и средних диаметров) и домкрата (для больших диаметров) при монтаже поливинилхлоридных изделий никаких дополнительных силовых приспособлений не требуется. В случае отрезания трубы под определенную, длину для упрощения монтажа с изделия снимается фаска.

Для прокладки трубопровода нПВХ под землей подходит вариант с маркой SN4 (4 кН/м2), для устройства внутренней системы достаточно показателя кольцевой жесткости 2 кН/м2, что соответствует марке SN2.

Вывод: Непластичные полимеры – очень привлекательный вариант для организации водопровода и напорной канализации. Огромный выбор диаметров позволяет реализовать проекты, как по прокладке коммуникаций в доме или квартире, так и магистральных сетей.  Но чтобы грамотно подобрать полимерную продукцию, изначально следует изучить техусловия водоснабжения или напорного водоотведения потребителя. Нужное сечение конструкций выбирается в зависимости от потребления воды. Более точнее это можно сделать по проектным расчетам. Исходным критерием при подборе является рабочее давление жидкостей, а также толщина стенок и кольцевая жесткость изделия.













29.09.2021
