Шнековое бурение. Особенности технологии ГШБ

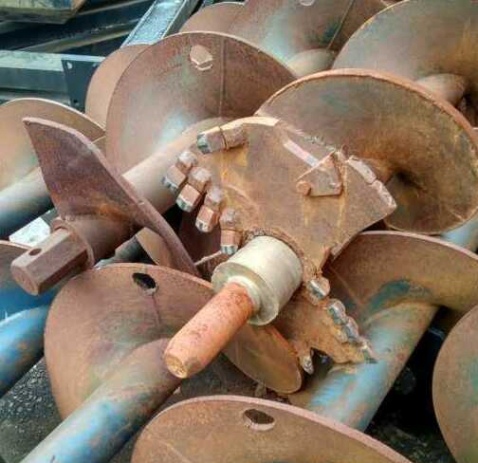

Бурошнек является разновидностью бестраншейного способа прокладки подземных коммуникаций. Тоннель сооружается за счет вращающегося движения режущего инструмента, оснащенного мощной домкратной гидроустановкой. Процесс предусматривает постепенное измельчение породы с помощью шнекового долота со спиральными и плоскими лезвиями с последующей выемкой разработанного грунта со скважины. Способ позволяет прокладывать стальные футляры, бетонные и полиэтиленовые трубопроводы диаметром 100-1720 мм и протяженностью до 100 м. Показатели во многом зависят от типа грунта.

Особенности технологического процесса

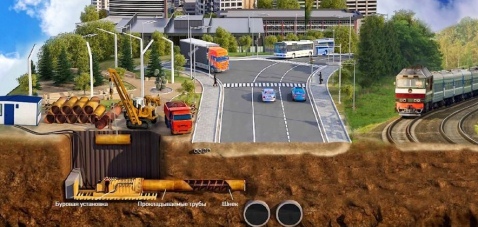

По технологии ГШБ успешно реализуют проекты, требующие проходов под автострадами, ЖД-путями, взлетными полосами в аэропортах, в исторических местах городов, под домами, реками и пр. Способ предполагает высокоточную прокладку труб и футляров под коммуникации различного назначения – газопроводы, водопроводы, канализацию, для связи и электроснабжения.

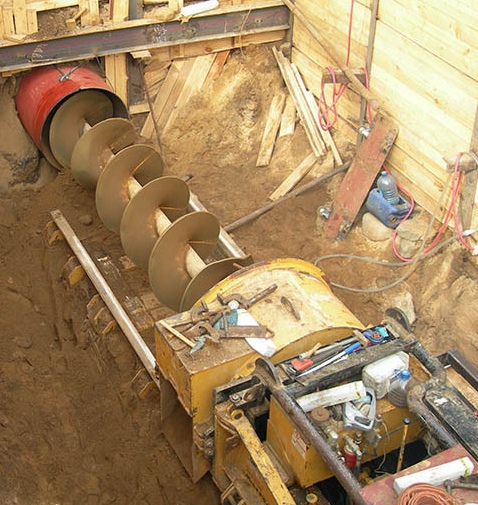

Подготовка к бурошнеку требует устройства стартовой и приемной шахт, глубина которых соизмерима с глубиной прохождения коммуникации, а диаметр не превышает нескольких метров. Систему собирают и устанавливают в стартовом котловане с фиксацией рамы бурового оборудования, а в конечном - все работы завершают, принимая трубу либо футляр под коммуникацию. Бурение выполняется по строго горизонтальной траектории. Отклонение от заданного направления допускается в пределах 0-30 мм.

ГШБ может быть управляемым и неуправляемым

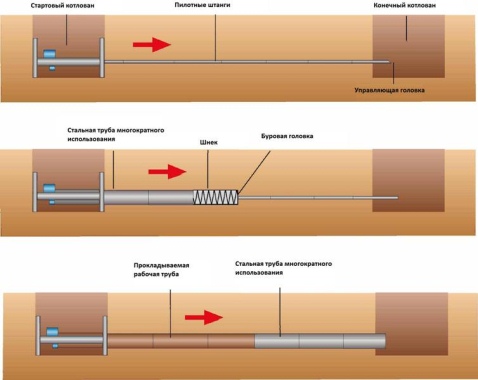

Управляемое бурение проходит в три этапа

• Пилотная штанга последовательно производит прокол по заданной траектории на всю длину будущей трассы. Проходку контролирует лазерное оборудование, а результаты передаются на видеомонитор. Своевременное обнаружение препятствий (камней, металла, различного мусора) позволяет оператору изменять траекторию хода бура.
• Предварительную скважину расширяют до рабочего размера за счет продавливания стального футляра (либо трубы) с помощью той же домкратной установки. Землю из канала удаляют транспортные шнеки.
• В футляр протаскивают рабочую коммуникацию. После этого установку и остальное оборудование извлекают из шахты, а части трубопровода соединяют.

Технология неуправляемого бурошнека предусматривает формирование скважины с одновременным выдвижением обсадной трубы. Изначально внутри трубы монтируют стальной шнек с наличием буровой насадки и устанавливают раму. После соединения шнека с прессом запускается процесс бурения.

Сильные стороны бурошнека

Поскольку бурошнековая технология это относительно скоростной метод проходки, установки для бурения должны быть мобильными и транспортабельными. В основном это переносная и самоходная техника. Широкая номенклатура бурошнекового оборудования в виде прессово-шнековых машин и мобильных устройств позволяет проводить бурение в различных грунтах, кроме скальных пород и плывунов.

В отличие от других, данный способ прокладки предусматривает выведение шнеком отработанной земли на поверхность без применения очистных жидких агентов. При этом происходит самопроизвольное укрепление стенок скважины, благодаря чему исключается их обрушение.

Бурошнек – это внесезонная технология, производством буровых работ можно заниматься в любое время года.

Горизонтально-шнековое бурение считается деликатной технологий. Этот способ прокладки наиболее щадящий по отношению к окружающей среде, а также позволяет бурить в непосредственной близости от разных объектов, включая здания, различного рода сооружения, технологические коммуникации.

Метод рекомендован для устройства самотечных канализаций. Благодаря прогнозируемой точности бурения, ГШБ может стать оптимальным решением при подведении коммуникационных сетей к уже построенным домам.
