Сооружение подземной теплотрассы на участке загородного дома

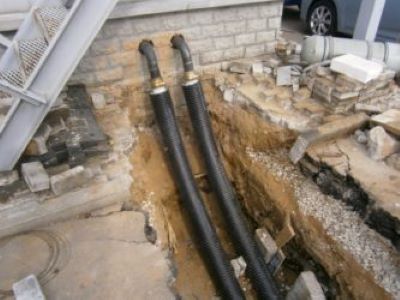

Доставка тепла от отдельно стоящей котельной до коттеджа или организация отопительного контура от основного дома до гаража, бани либо других хозпостроек – распространенная практика в индивидуальном строительстве. Решается такая задача с устройством теплотрассы. На значительном удалении теплогенератора от объектов (более 3-х метров) обычно трубы отопления прокладываются в земле. О нюансах создания надежной тепловой трассы в почве на территории собственной усадьбы, читаем далее.

Прокладка подземной теплотрассы менее затратное мероприятие, по сравнению со строительством наземного контура, не говоря уже об установке отдельного котла для той же бани, гостевого домика или гаража. Вместе с тем, организация подземного вида контура отопления сопряжена с целым рядом подводных камней. А именно:

• Трубопровод должен закапываться ниже уровня промерзания почвы, а это довольно глубоко.
• В местах прохождения трубы может скапливаться вода в период осенних дождей либо весеннего таяния снега.
• Трассу нужно утеплять, чтобы система в морозы не перемерзла.
• Конструкция нуждается в очень качественной изоляции.

Требования к материалам

Грамотный подход к теплоизоляции магистрали позволяет сохранять расчетные параметры отопительной системы в любой сезон, а также минимизировать теплопотери при доставке тепла от котельной к потребителю. Поэтому при проектировании работ данного вида отталкиваются от требований к конструкциям и параметрам теплоснабжения.

• Материалы для термоизоляции подбирают с выраженными гидрофобными свойствами, чтобы трубы не подвергались коррозионным процессам, а параметры самой теплоизоляции не снижались по мере ее насыщения влагой.
• Футляры должны выдерживать внешние нагрузки и природные воздействия, сохраняя при этом термоизолирующие свойства тепловой трассы.
• Качество утеплителя и материалов трубопроката должны гарантировать сохранение расчетных параметров на весь эксплуатационный период системы.
• Важный параметр при проектировании - стоимость труб и материалов для монтажа трубопровода. Зачастую именно дорогостоящие изделия выигрывают в экономической эффективности за счет простоты монтажа и сокращения эксплуатационных расходов.

Выбор в пользу тех или других материалов для труб основывается на 2-х ключевых факторах эксплуатации: это температура и давление. Температурный показатель в котельной индивидуального дома ограничивается 95 °C, а показатель давления -1,5-2 атм. На практике же теплоноситель в системе нагревается до 80 °C.

При сооружении тепломагистралей на индивидуальных участках наиболее распространены тепловые трубопроводы из оцинкованной стали, полипропилена РЕХ и армированного сшитого полиэтилена. В качестве термоизоляции практикуется минвата (стеклянная или базальтовая), вспененный полиэтилен, пенополистирол и пенополиуретан. Однако нужно понимать, что при самостоятельном сооружении изоляции есть вероятность разгерметизации конструкций из-за ошибок монтажа фитингов и соединений либо под влиянием внешних факторов.

Идеальным решением для сооружения подземной теплотрассы в частных домовладениях является применение заводского теплоизолированного трубопровода. Готовая утепленная система под теплоноситель представлена многослойной сэндвич-конструкцией, металлические или пластиковые трубы в которой с внешней стороны покрыты полиуретаном. От повреждений утеплитель защищает полиэтиленовая оболочка.

Теплотрасса Uponor

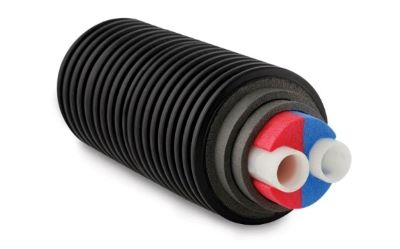

В организации отопительной системы от основного дома к постройкам популярно использование предизолированных труб Uponor. Изделие состоит из гофрированного полиэтиленового футляра высокой плотности с теплоизоляцией внутри из вспененного полиэтилена. Закрытоячеистый тепловой наполнитель защищает внутренние трубы из сшитого РЕХа от замерзания и не позволяет теплотрассе терять тепло.

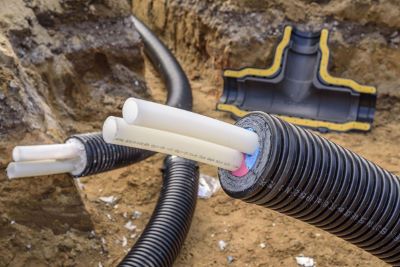

Количество труб в конструкции может быть разным. Обычно для обогрева строений используют двухтрубную систему с подачей и обраткой. Но если планируется теплотрасса от автономного ресурса к даче или коттеджу, где требуется еще и горячее водоснабжение, тогда целесообразна прокладка системы, как минимум, из 4-х труб. Для соединения трубопровода отопления используются специальные фитинги. Коммуникации Uponor прокладываются прямо в почве без вспомогательной теплоизоляции.

Прокладка теплотрассы включает три этапа:

Проектирование. Предполагает определение рабочих и предельных параметров теплоносителя, а также необходимых диаметров прохода, на основании которых подбираются трубы с учетом необходимых характеристик, качества и цены.

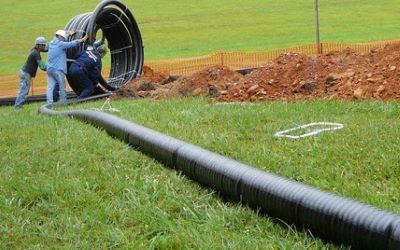

Подготовку технического пространства под трубопровод. Укладка предизолированных труб Uponor бесканальным методом минимизирует производство земляных работ.

Сборку конструкции. На данном этапе трубы соединяются в единую систему, выполняется теплоизоляция стыков, трасса испытывается на допустимые параметры температуры и давления.

Скрытая прокладка тепловой трассы является наиболее энергоэффективным способом обустройства системы для транспортировки тепла от котельной к строениям, который при этом не портит дизайн загородного дома и ландшафт участка.
