Способы разводки воды в частном доме: тройниковый, коллекторный, смешанный

Заведение водопроводных труб в помещении ко всем потребителям называется разводкой. Начинается она при наличии источника водоснабжения – централизованного или подземного. Первый вариант наиболее простой: после врезки в городскую систему проложенную трубу заводят в помещение. Во втором случае требуется дополнительное оборудование: насос, фильтры, автоматика и др.

Водоснабжение в частном доме может быть организовано по-разному, но при этом всегда неизменными остаются принципы его устройства. Разводка ведется согласно предварительно составленной схеме водообеспечения и включает:

• трубы;
• переходники;
• смесители;
• водоразборные краны;
• клапаны для унитазов;
• водонагревательные приборы.

В зависимости от способа подключения точек водоснабжения практикуются три вида схем:

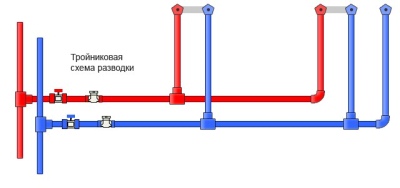

Последовательная (тройниковая)

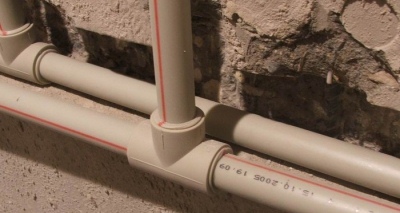

Это самый простой и экономный способ разводки, предполагающий прокладку холодной и горячей трубы в помещении, в которых с помощью тройников последовательно устроены отводы к потребителям. Подходит для дачного дома с небольшим количеством водоразборных точек. На обустройство требуется мало труб. Их обычно оставляют на виду. В особенности, если нет в планах перестройки или капремонта.

При последовательном подключении вода идет от источника на кухонную мойку, от раковины на санузел и так далее, поочередно к каждому потребителю. При этом напор падает по мере удаления точки. В данной системе нежелательно одновременно включать воду в нескольких местах. Чем больше будет открыто кранов, тем слабее будет проток в крайнем потребителе. К примеру, кто-то моется в душе, а на кухне открыли кран. И тогда с лейки уже пойдет более горячая вода.

Параллельная ( она же коллекторная, шлейфовая или лучевая)

Основной узел в системе - коллектор. От него прокладываются трубы к каждой точке водоснабжения. В шлейфовой разводке два коллектора (для холодной и для горячей воды) и много труб. Почти к каждому потребителю идет по две ветки (холодная и горячая), кроме туалета и бытовых приборов. Большое количество труб смотрится неэстетично. Поэтому лучевую разводку в основном делают во время строительно-ремонтных работ, пряча коммуникации под декором.

Схема актуальна для домовладений со значительным числом потребителей, в больших домах и коттеджах. Отличие коллекторного варианта от тройникового состоит в более сложном монтаже, который требует больше физических и финансовых затрат. Но при этом на каждом участке водопровода будет приблизительно одинаковый напор. Более того, при необходимости ремонта на одном участке не придется полностью перекрывать систему.

Гибридная (комбинированная, смешанная)

Сочетает два первых вида разводки. Какие-то короткие участки монтируются последовательно, а затем собираются в коллектор. Гибридный способ разводки позволяет сэкономить финансы даже при реализации проекта в домах с множеством водозаборных точек. В особенности, если здание двухэтажное, либо требуется проложить трубы в противоположный конец дома.

Закрытая и открытая разводка

Водопроводные коммуникации в помещениях прокладываются двумя способами: закрытым и открытым. Выбор любого из них не сказывается ни на качестве соединений, ни на функциональности системы, а зависит лишь от личных запросов и предпочтений. Скрытая прокладка делается в полах и стенах. Зашивают трубы в гипсокартонных коробах.

Закрытый водопровод улучшает эстетику интерьера и позволяет сэкономить порядка 10 см полезной площади. Тем не менее, всегда есть спрос и на монтаж коммуникаций открытого типа. Обычно на виду оставляют последовательную разводку, а параллельную скрывают из-за множества труб. В комбинированном варианте часть коммуникаций можно оставить открытыми, а часть спрятать.
