Телеинспекция в бестраншейном ремонте канализационных сетей

Пропускная способность трубопроводов канализационных систем с каждым годом падает по целому ряду причин. При резком ухудшении эксплуатационных возможностей коммуникаций возникает необходимость в безотлагательном проведении профессионального ремонта. Решить проблему в условиях плотной застройки позволяет бестраншейная санация.

В комплекс мероприятий по восстановлению работоспособности коммуникационной сети входит телеинспекция – обследование проблемного участка подземной трубы с помощью мобильных телероботов. Кроме диагностики, телеинспекцию практикуют для проверки/подтверждения качества монтажа после готовности новых инженерных сооружений.

Принцип работы и виды систем

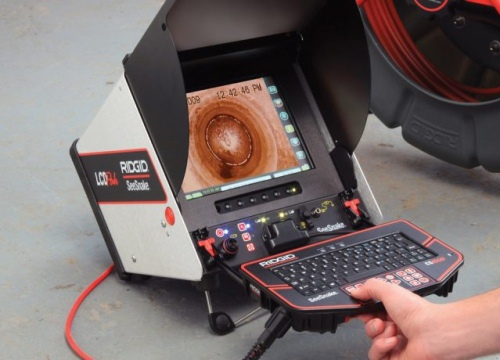

Оборудование для определения технического состояния трубы включает небольшую видеокамеру, закрепленную на кабеле, посредством которого осуществляется управление системой и передача информации. При мониторинге регистратор помещают в трубопровод, и на внешнем дисплее отображается видео трубы изнутри в режиме онлайн. Датчики пройденного пути фиксируют место выявленного дефекта. В ходе диагностики все кадры и видео записываются. Зафиксированную информацию используют в дальнейшем для детального анализа.

В зависимости от поставленных задач применяются три вида телеметрических систем, отличающихся конструкцией и характеристиками.

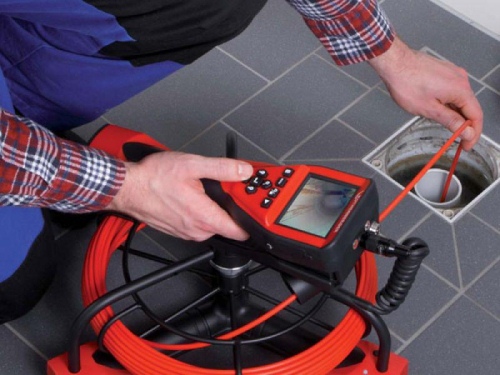

• Проталкивающие. Камеру внутри полости продвигают жестким шнуром с кабелем, передающим видео на монитор.
• Самоходные. Мобильные устройства на дистанционном управлении самостоятельно продвигаются по каналу.
• Сателлитные. Предусматривают оснащение двумя и несколькими видеорегистраторами. Рассчитаны на обследование трубопровода с множеством веток.

Системы работают на глубине до 10 м, в каналах диаметром от 25 до 2500 мм и протяженностью до 500 м. Простые варианты передают неподвижную картинку на дисплей оператора, а более продвинутые – видео. Модификации разнятся функционалом и ценой.

Ручной метод актуален для устранения неполадок в загородных жилищах и квартирах, применяется на небольшой протяженности. Проталкиваемые устройства удобны для труб длиной до 70 м и диаметром от 25 мм.

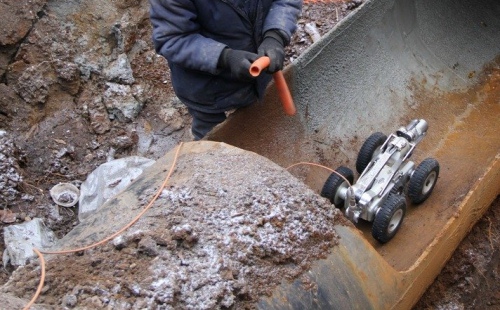

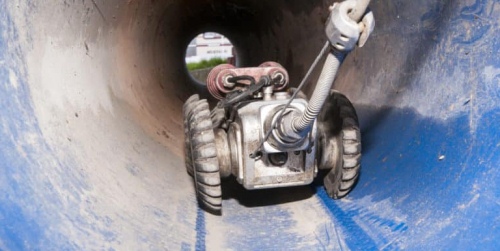

Роботизированные модули мониторят трубопроводы длиной до 500 м и диаметром от 150 мм. Комплекс состоит из водонепроницаемого колесного робота с видеорегистратором и компьютерной системой. Оператор управляет оборудованием с помощью специального пульта.

Что позволяет определить телеметрия?

• Трассировку коммуникаций.
• Засоры, места накопления ила или песка.
• Посторонние предметы внутри трубы.
• Трещины и проломы.
• Коррозию.
• Несанкционированные врезки.
• Техническое состояние труб, колодцев и т.д, чтобы понять, нужен ли ремонт либо полная замена.

Преимущества телемониторинга:

• предотвращает крупные аварии;
• позволяет избежать серьезного ремонта;
• выявляет мельчайшие повреждения в каналах;
• занимает немного времени;
• контролирует состояние на большой длине трубопровода без нарушения его целостности;
• не требует демонтажа канализации.

Особенности применения телероботов:

• При гидродинамической прочистке канализации. В самотечных коллекторах нередко сталкиваются с проблемными участками, которые невозможно прочистить либо в этих местах крайне быстро формируются заторы. Непроходимость стока может быть обусловлена, как механическим повреждением коллектора, так и контруклонами, возникающими из-за смещения грунтовых масс. Либо из-за некорректной прокладки трубопровода изначально. Видеомониторинг трубы выявляет все эти причины.
• В бестраншейном ремонте коллекторов. На сегодня практикуются различные способы санации трубопроводов без рытья траншей. Телеинспекция позволяет обоснованно выбрать оптимальный, а также определить объем предстоящих работ и их стоимость. Диагностика является обязательным условием для проведения закрытого ремонта трубы. Перед санацией роботы мониторят канал на предмет возможных препятствий (выступающих элементов, острых окалин на сварных соединениях и пр.) и способов их ликвидации. В процессе санации зачастую применяются ремонтные телероботы, выполняющие локальные фрезерные работы внутри. Или роботы с пакером, которые предварительно заделывают огромные отверстия (свищи) внутренним бандажом, поверх которого затем наносится напыление.
• Для контроля качества новых коммуникаций. В большинстве крупных российских городах метод телеинспекции введен в качестве обязательного контроля проложенных трубопроводов при сдаче объектов строителями. В ходе приемки новые коммуникации обследуются на наличие сторонних предметов и мусора внутри канала, а также возможных повреждений его стенок. Проверяется надежность соединений (сварных, муфтовых). Практика подтвердила экономическую эффективность такого подхода.

До появления телеинспекции, для ликвидации аварийных ситуаций приходилось копать длинные траншеи, что отнимало время и силы. На сегодня необходимость в трудоемких работах отпала, благодаря удобному и оперативному методу телевизионной диагностики. Проблемные участки трубопроводов теперь обследуют телероботы, быстро и максимально точно определяя характер разрушения и его координаты.

18.06.2021
